Теплообменные аппараты — это устройства, которые обеспечивают передачу тепла от одного потока жидкости или газа к другому. Они применяются практически во всех отраслях промышленности: от энергетики и химии до пищевой и фармацевтической сферы. Значимость таких установок трудно переоценить: именно они позволяют экономить энергию, поддерживать технологические процессы на нужном уровне и создавать комфортные условия в повседневной жизни (например, в системах отопления и кондиционирования).
Принцип работы теплообменников
В основе функционирования теплообменника https://ukservice.kz/ лежит физический процесс теплопередачи. Более горячая среда отдаёт часть энергии более холодной, что может происходить тремя способами:
- Теплопроводность — передача тепла через твёрдую стенку.
- Конвекция — перенос тепла вместе с движением жидкости или газа.
- Излучение — тепловая энергия передаётся в виде электромагнитных волн.
В реальных аппаратах обычно комбинируются несколько механизмов теплопередачи, но главную роль играет теплопроводность через разделяющую стенку.
Классификация теплообменных аппаратов
По назначению
- Нагреватели — повышают температуру рабочего потока.
- Охладители — понижают температуру среды (например, в холодильных установках).
- Конденсаторы — переводят пар в жидкое состояние.
- Испарители — превращают жидкость в пар.
По конструкции
- Рекуперативные — два потока разделены стенкой и движутся непрерывно. Пример: кожухотрубные аппараты.
- Регенеративные — поверхности теплообмена периодически нагреваются и охлаждаются разными потоками. Пример: воздухоподогреватели в металлургии.
- Смешивающие — среды непосредственно контактируют друг с другом. Пример: барботажные колонны.
По направлению потоков
- Прямоточные — жидкости движутся в одном направлении.
- Противоточные — навстречу друг другу; обеспечивают более высокий коэффициент теплопередачи.
- Перекрёстные — потоки пересекаются под углом.
Основные виды теплообменников

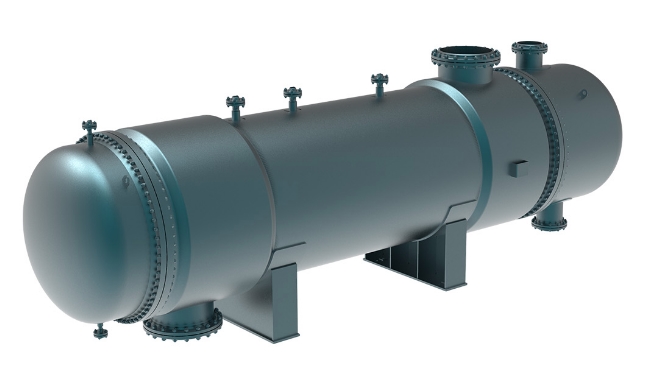

Кожухотрубные
Наиболее распространённые. Представляют собой систему труб, заключённых в цилиндрический кожух. Один теплоноситель движется внутри труб, другой — снаружи.
Плюсы: высокая надёжность, возможность работы под давлением и при высоких температурах.
Минусы: большие габариты, сложность очистки.
Пластинчатые
Состоят из набора тонких пластин с каналами для движения сред.
Плюсы: компактность, высокий коэффициент теплопередачи.
Минусы: ограничение по давлению и температуре.
Применение: системы отопления, пищевая промышленность.
Спиральные
Две металлические ленты сворачиваются в спираль, образуя каналы для движения теплоносителей.
Плюсы: компактность, самоочищение при загрязнениях.
Минусы: сложность производства.
Воздушные
В качестве одного из теплоносителей используется воздух, часто усиливаемый вентиляторами.
Применение: охлаждение компрессоров, радиаторы автомобилей.
Таблица: Сравнение популярных типов теплообменников
| Тип | Эффективность теплопередачи | Размеры и масса | Допустимое давление/температура | Типичные области применения |
|---|---|---|---|---|
| Кожухотрубный | Средняя | Крупные | Высокие | Нефтехимия, энергетика |
| Пластинчатый | Высокая | Компактные | Средние | Отопление, пищевая отрасль |
| Спиральный | Высокая | Средние | Средние | Целлюлозно-бумажная промышленность |
| Воздушный | Низкая–средняя | Компактные | Средние | Автотехника, вентиляция |
Экономическая и экологическая роль
По данным Международного энергетического агентства (IEA), около 50% всей потребляемой промышленностью энергии связано с нагревом и охлаждением. Эффективные теплообменники позволяют:
- снизить расходы на топливо до 20–30%;
- уменьшить выбросы углекислого газа;
- повысить надёжность технологических процессов.
Например, использование пластинчатых теплообменников в системах централизованного теплоснабжения позволяет городам экономить десятки миллионов рублей ежегодно.
Современные тенденции
- Компактные и модульные конструкции — удобство монтажа и обслуживания.
- Применение коррозионностойких материалов — нержавеющая сталь, титан, графит.
- Интеллектуальные системы управления — автоматическое регулирование потоков.
- Энергоэффективность — стремление к минимальным потерям тепла.
Заключение
Теплообменные аппараты — ключевой элемент современной промышленности и коммунальной инфраструктуры. Они обеспечивают экономию энергии, стабильность технологических процессов и снижение экологической нагрузки. Выбор конкретного типа теплообменника зависит от условий эксплуатации, требуемой эффективности и экономических факторов.
В будущем роль теплообменников будет только возрастать: повышение энергоэффективности и переход на устойчивое производство невозможны без их совершенствования.
